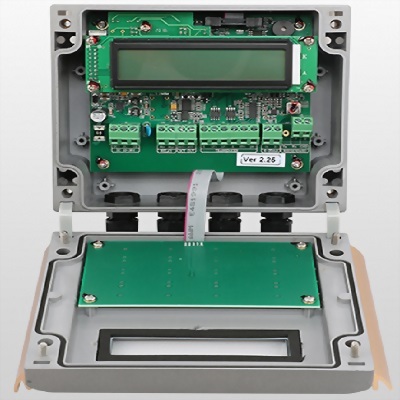

壁掛型時間差超音波流量計

型號 : OMT-1000J

OMT-1000J超音波流量計採用先進的電路設計,並結合了出色的硬件設計,可以切換顯示頁面,具有ARMFPGA晶片,低壓寬脈衝的傳輸技術,易於操作且性能穩定適用於監控供水系統


簡易型時間差超音波流量計


適用管徑:DN25~DN1200

適用介質:水、醇等較潔淨的液體

測量流速:0~5 m/s

電源:10~36 VDC

信號輸出:OTC脈衝 (0~5K Hz),4-20 mA

精度±1%

通訊:RS-485 (MODBUS)

外殼:PC/ABS

防護等級:IP65

管道材料:僅限於外部夾具,單一材料;不可用於:有內襯,PMMA,水泥管,水垢

環境溫度:0~80 ℃

濕度相對濕度高達99%,無凝結

按鍵:16 (4 X 4) 按鈕

顯示:2行20字元,LCD背光顯示

1. 不需切管就可以安裝

2. 即時測量

3. 操作簡便

4. 可用的各種管道材料:碳鋼管不銹鋼管PVC管

5. 量程寬:DN25~DN1200

6. ARMFPGA晶片和寬脈衝傳輸技術設計

7. 寬電壓電源:10-36 VDC

8. RS-485通訊,智能控制

9. 標準的9m抗干擾屏蔽線和全封閉設計 (探頭 IP68)

10. SMT貼片電路

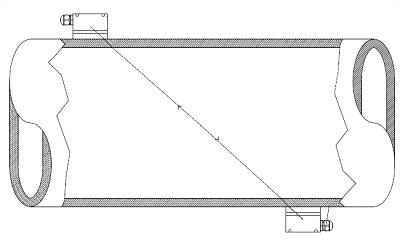

Z形安裝方式:適用於管徑DN250以上



V形安裝方式:適用於管徑DN100~DN300



N形安裝方式:適用於管徑DN100以下
